BH形カムスイッチ　　90°2段切替式（H）

Document カムスイッチのスタンダードモデル　　小型コンパクト化と遮断能力の向上を両立

※CADデータダウンロードにつきましては、別途ユーザー登録が必要となります。

定格絶縁電圧	600V
定格通電電流	20A
ねじサイズ	M4X9
最大接続電線	5.5mm²

【接点構成図】は、上記の画像をクリックしてください。

内訳	販売価格（単価 × 入数）	注文数
BH-H1001(1B1A) 品番 587110 組立形式 H1-1B1A ／ 2接点（1ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
BH-H1003(2A) 品番 587113 組立形式 H1-2A ／ 2接点（1ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
BH-H1101(1A1B) 品番 587111 組立形式 H1-1A1B ／ 2接点（1ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください

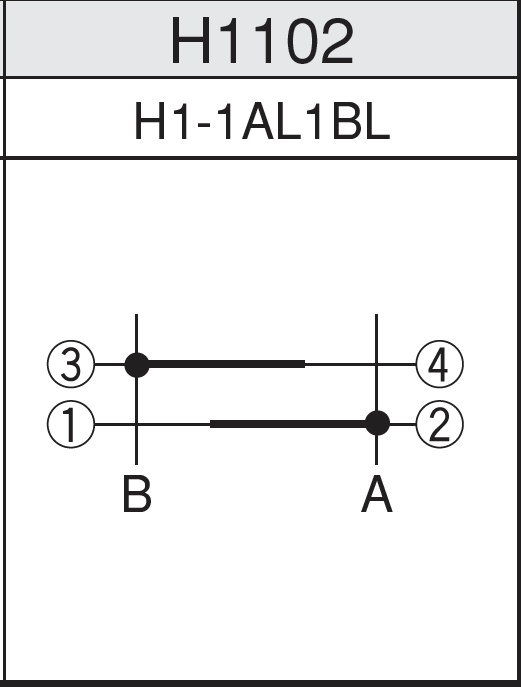

BH-H1102(1AL1BL) 品番 587112 組立形式 H1-1AL1BL ／ 2接点（1ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
BH-H2001(2B2A) 品番 587125 組立形式 H2-2B2A ／ 4接点（2ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
BH-H2003(4A) 品番 587122 組立形式 H2-4A ／ 4接点（2ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
BH-H2008(2BL2AL) 品番 587124 組立形式 H2-2BL2AL ／ 4接点（2ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
BH-H2101(2A2B) 品番 587121 組立形式 H2-2A2B ／ 4接点（2ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください

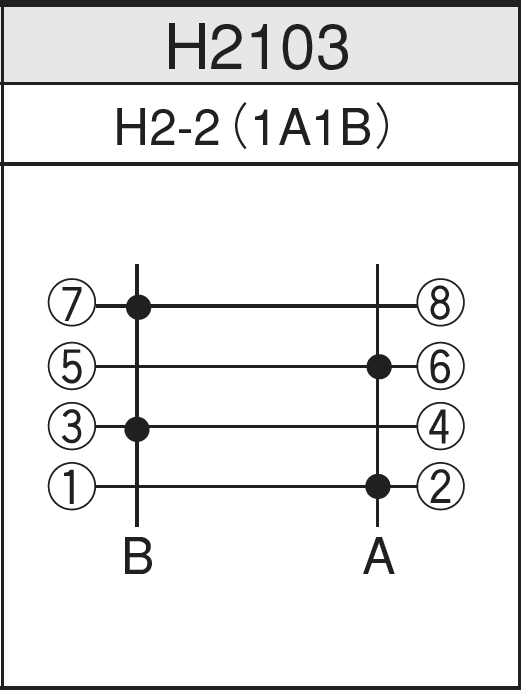

BH-H2103(2(1A1B)) 品番 587123 組立形式 H2-2（1A1B）／ 4接点（2ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください

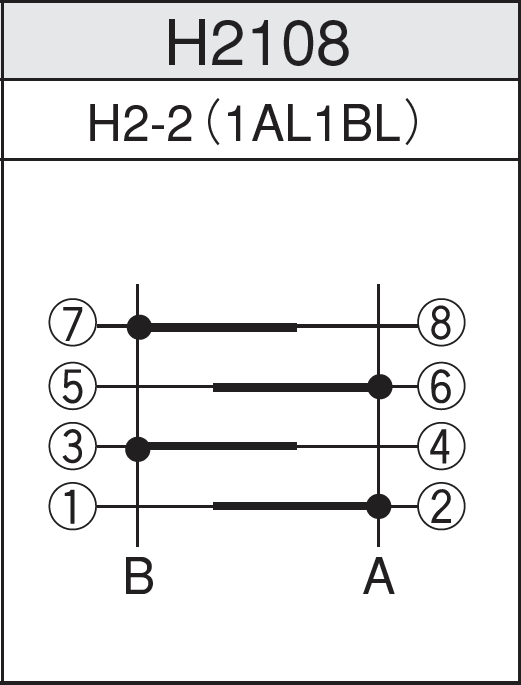

BH-H2108(2(1AL1BL)) 品番 587128 組立形式 H2-2（1AL1BL）／ 4接点（2ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
BH-H2110(2(1B1A)) 品番 587126 組立形式 H2-2（1B1A）／ 4接点（2ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
BH-H3001(3B3A) 品番 587131 組立形式 H3-3B3A ／ 6接点（3ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
BH-H3003(6A) 品番 587133 組立形式 H3-6A ／ 6接点（3ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください

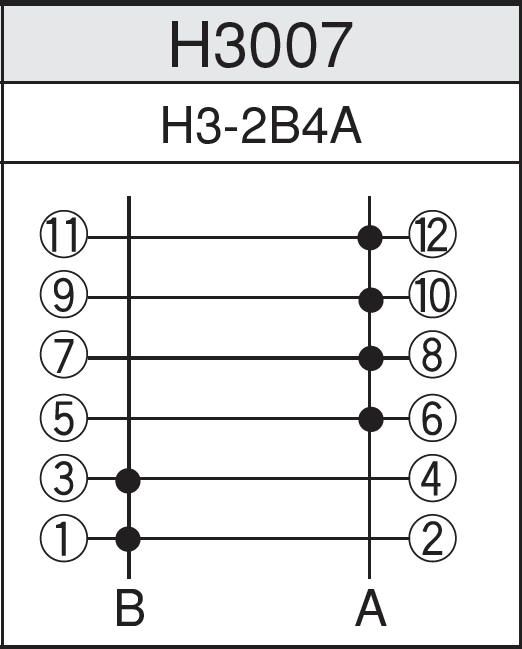

BH-H3007(2B4A) 品番 587137 組立形式 H3-2B4A ／ 6接点（3ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
BH-H3011(3BL3AL) 品番 587136 組立形式 H3-3BL3AL ／ 6接点（3ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください

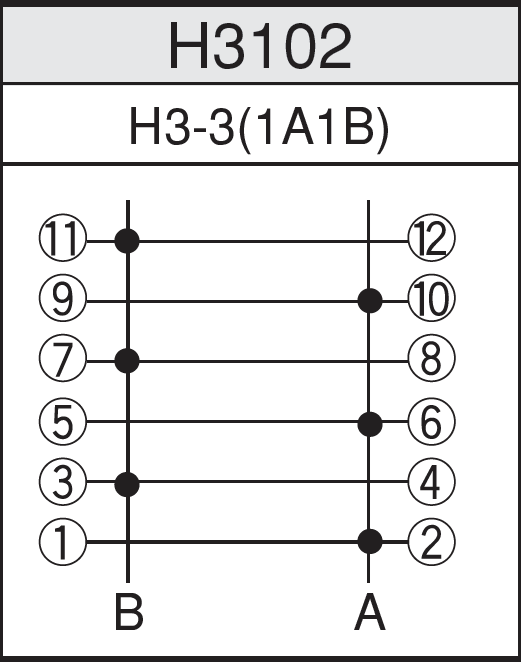

BH-H3102(3(1A1B)) 品番 587134 組立形式 H3-3（1A1B）／ 6接点（3ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください

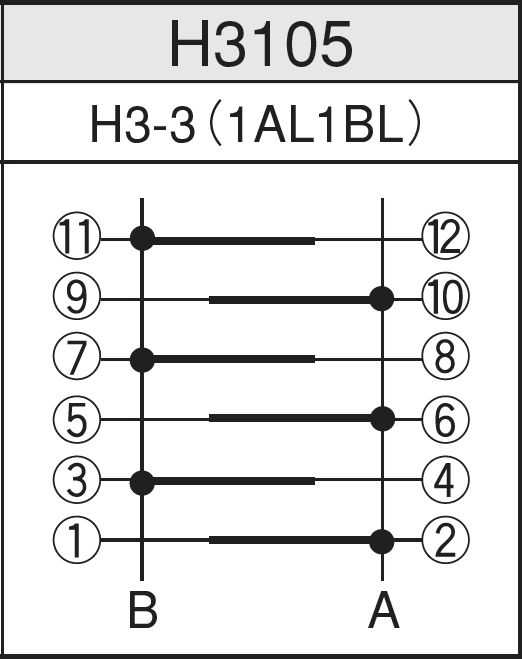

BH-H3105(3(1AL1BL)) 品番 587135 組立形式 H3-3（1AL1BL）／ 6接点（3ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください

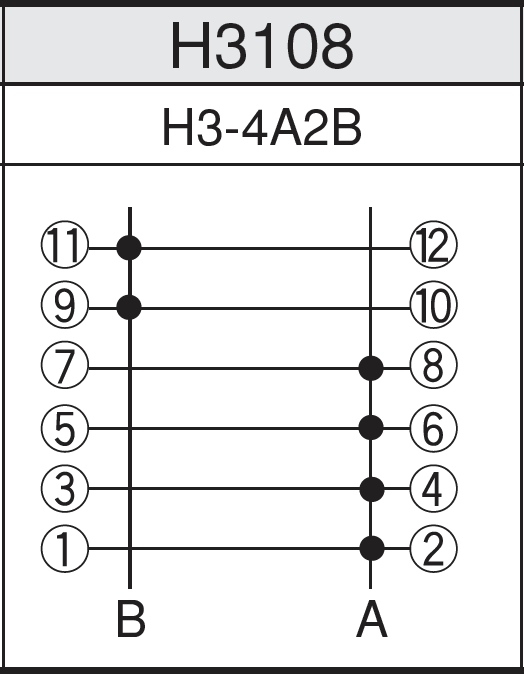

BH-H3108(4A2B) 品番 587138 組立形式 H3-4A2B ／ 6接点（3ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください

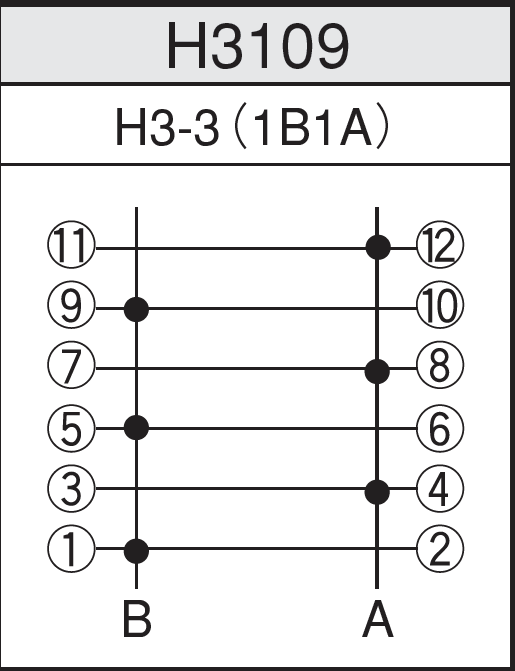

BH-H3109(3(1B1A)) 品番 588015 組立形式 H3-3（1B1A）／ 6接点（3ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
BH-H4003(8A) 品番 587143 組立形式 H4-8A ／ 8接点（4ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください

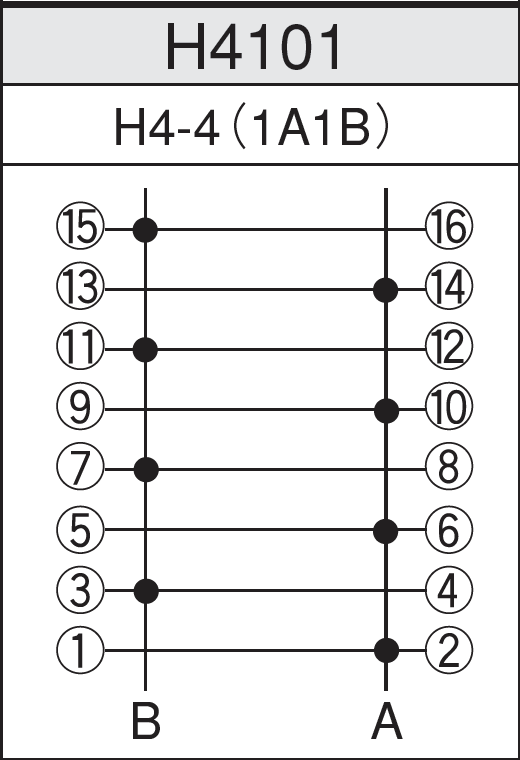

BH-H4101(4(1A1B)) 品番 587144 組立形式 H4-4（1A1B）／ 8接点（4ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください

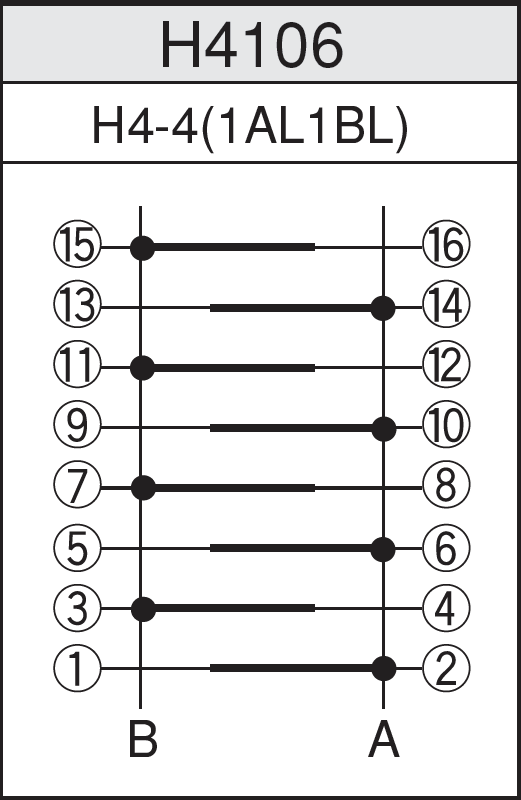

BH-H4106(4(1AL1BL)) 品番 587145 組立形式 H4-4（1AL1BL）／ 8接点（4ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください

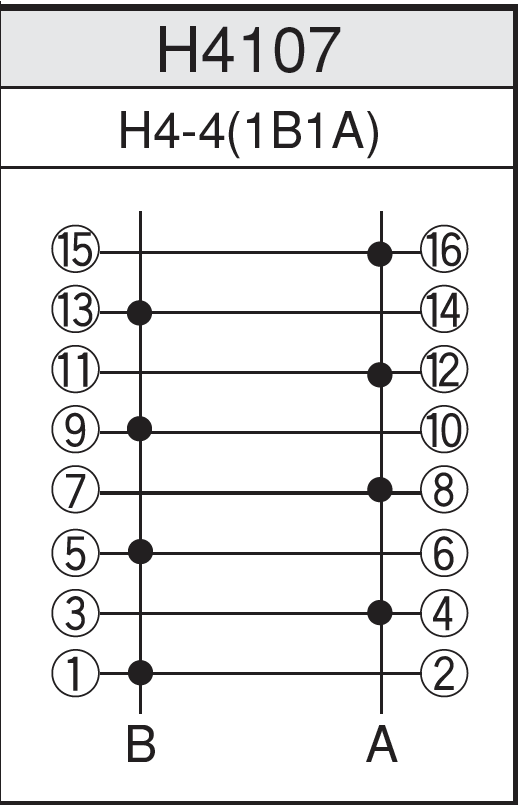

BH-H4107(4(1B1A)) 品番 587147 組立形式 H4-4（1B1A) ／ 8接点（4ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください

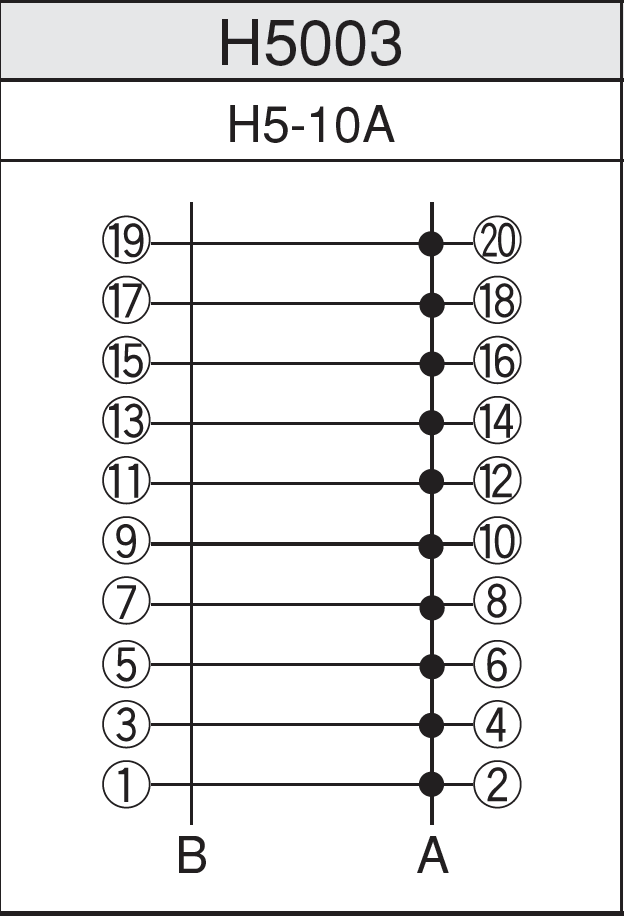

BH-H5003(10A) 品番 587153 組立形式 H5-10A ／ 10接点（5ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください

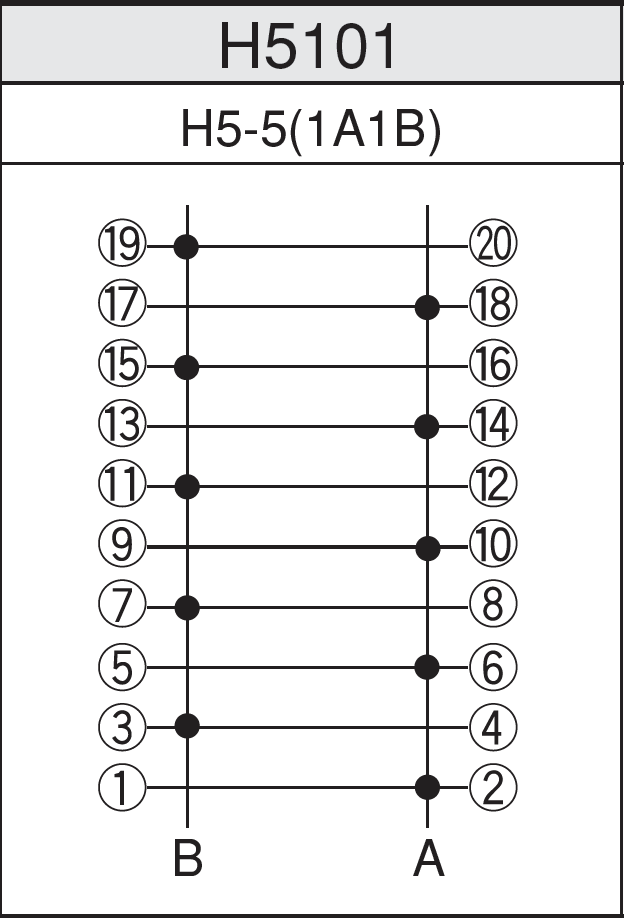

BH-H5101(5(1A1B)) 品番 587151 組立形式 H5-5（1A1B）／ 10接点（5ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
BH-H6003(12A) 品番 587163 組立形式 H6-12A ／ 12接点（6ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください

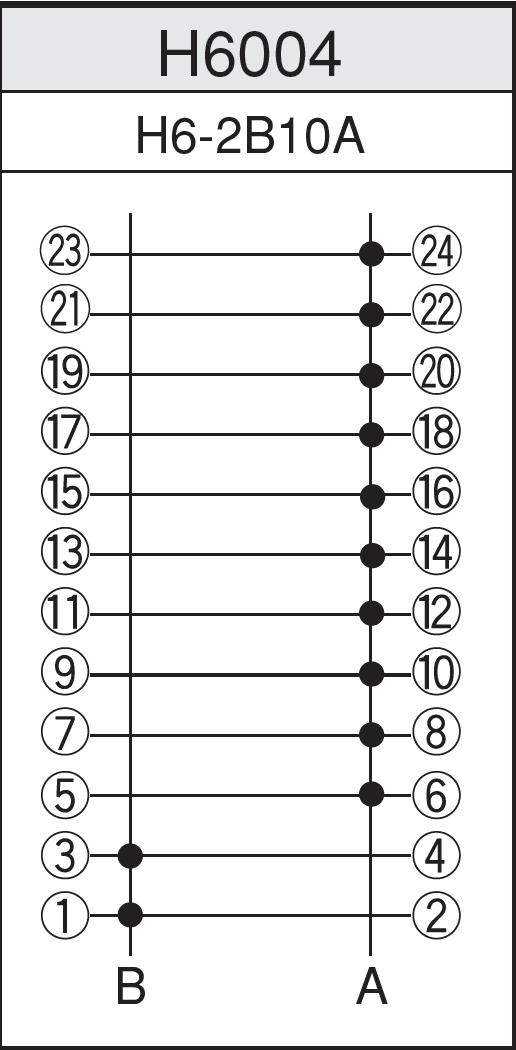

BH-H6004(2B10A) 品番 587165 組立形式 H6-2B10A ／ 12接点（6ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください

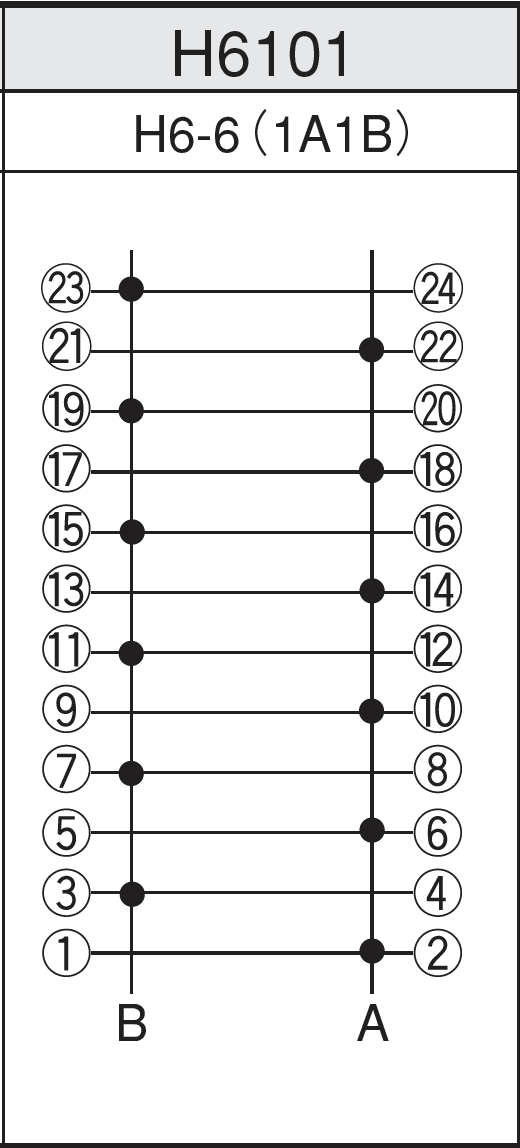

BH-H6101(6(1A1B)) 品番 587164 組立形式 H6-6（1A1B）／ 12接点（6ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください

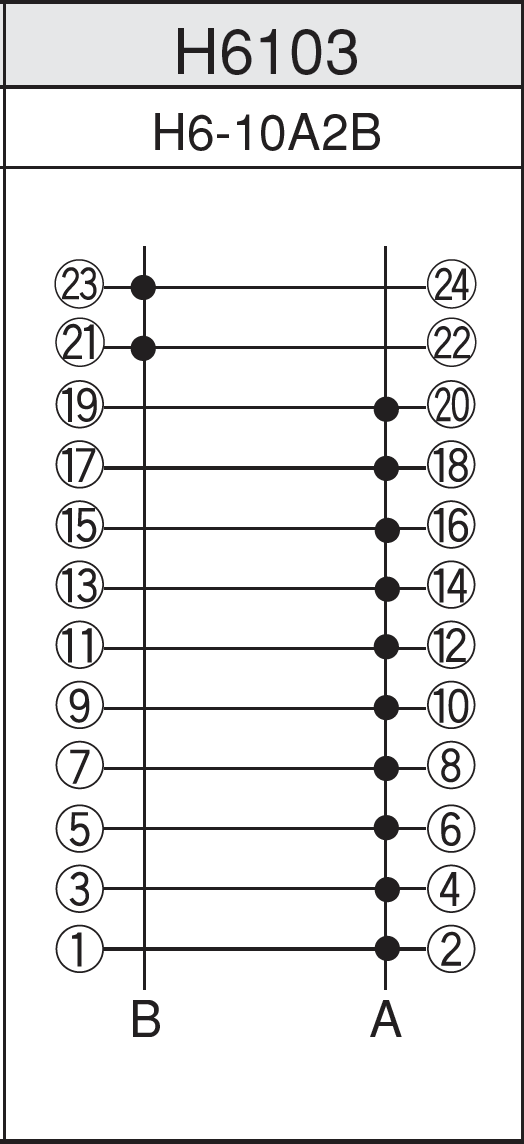

BH-H6103(10A2B) 品番 587166 組立形式 H6-10A2B ／ 12接点（6ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください

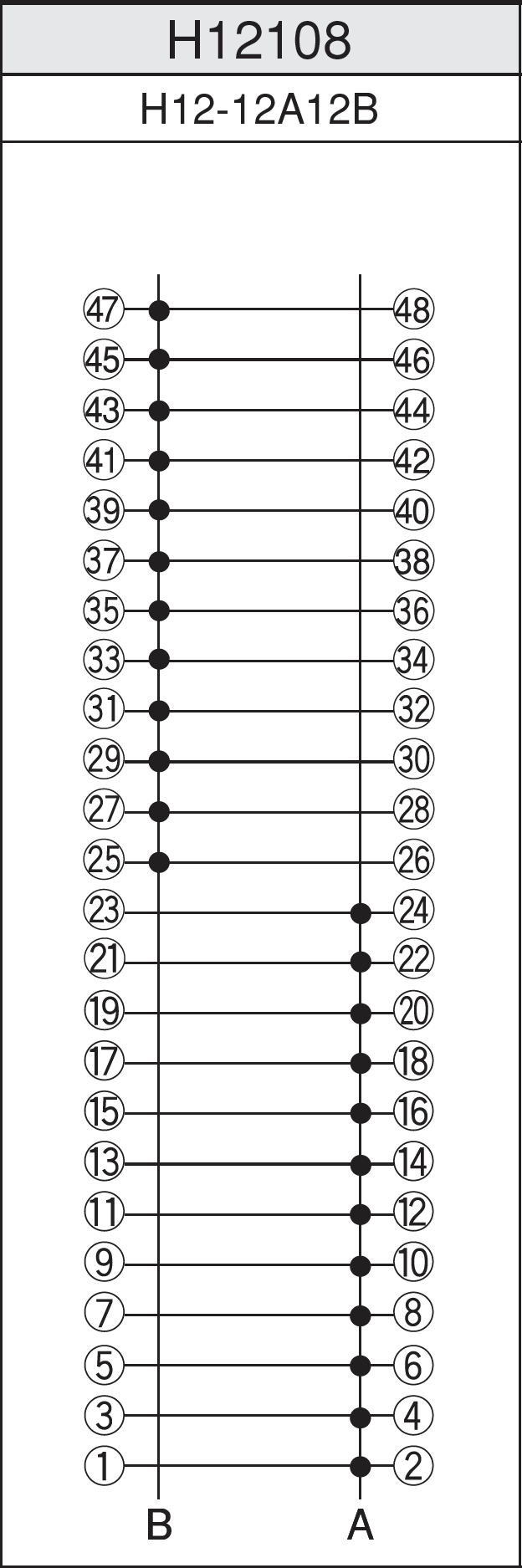

BH-H12108(12A12B) 品番 587104 組立形式 H12-12A12B ／ 24接点（12ユニット）／ 90°2段切替式	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください

カムスイッチ本体のみの形式となります。アクセサリー類は下記の関連商品ページより別途ご注文いただけますようお願い申し上げます。
