TXS-GA形 スタッド式アルミ端子台

アルミ端子台にスタッド式を追加
らくらくアルミケーブルシステム 専用端子台

定格絶縁電圧 600V
【組立寸法】は、上記の画像をクリックしてください。
内訳
販売価格
(単価 × 入数)
注文数

TXS-60LGAX3

品番
2302103
仕様
定格通電電流:175A / 適合電線:38~60mm2/ ねじサイズ:M8X30 / ユニット厚さ:29mm/シャフト式/ 3極
ユニット外形図
※らくらくアルミケーブルシステム®専用端子台(3極組立品)
販売価格
(単価 × 入数)
注文数
ご注文には
ログインしてください

TXS-100GAX3

品番
2302141
仕様
定格通電電流:240A / 適合電線:60~100mm2/ ねじサイズ:M10X30 / ユニット厚さ:38mm/シャフト式/ 3極
ユニット外形図
※らくらくアルミケーブルシステム®専用端子台(3極組立品)
販売価格
(単価 × 入数)
注文数
ご注文には
ログインしてください

TXS-150GAX3

品番
2302163
仕様
定格通電電流:310A / 適合電線:100~150mm2/ ねじサイズ:M10X30 / ユニット厚さ:46mm/シャフト式/ 3極
ユニット外形図
※らくらくアルミケーブルシステム®専用端子台(3極組立品)
販売価格
(単価 × 入数)
注文数
ご注文には
ログインしてください

TXS-150KGAX3

品番
2302263
仕様
定格通電電流:310A / 適合電線:100~150mm2/ ねじサイズ:M10X40 / ユニット厚さ:46mm/シャフト式/ 3極
ユニット外形図
※らくらくアルミケーブルシステム®専用端子台(3極組立品)
※納期1-2週間程度となります。
販売価格
(単価 × 入数)
注文数
ご注文には
ログインしてください

TXS-200GAX3

品番
2302183
仕様
定格通電電流:370A / 適合電線:150~200mm2/ ねじサイズ:M12X35 / ユニット厚さ:57mm/シャフト式/ 3極
ユニット外形図
※らくらくアルミケーブルシステム®専用端子台(3極組立品)
販売価格
(単価 × 入数)
注文数
ご注文には
ログインしてください

TXS-200GALX3

品番
2302383
仕様
定格通電電流:370A / 適合電線:150~200mm2/ ねじサイズ:M12X40 / ユニット厚さ:57mm/シャフト式/ 3極
ユニット外形図
※らくらくアルミケーブルシステム®専用端子台(3極組立品)
※納期1-2週間程度となります。
販売価格
(単価 × 入数)
注文数
ご注文には
ログインしてください

TXS-325GAX3

品番
2302193
仕様
定格通電電流:600A / 適合電線:150~325mm2/ ねじサイズ:M16X40 / ユニット厚さ:65mm/シャフト式/ 3極
ユニット外形図
※らくらくアルミケーブルシステム®専用端子台(3極組立品)
販売価格
(単価 × 入数)
注文数
ご注文には
ログインしてください

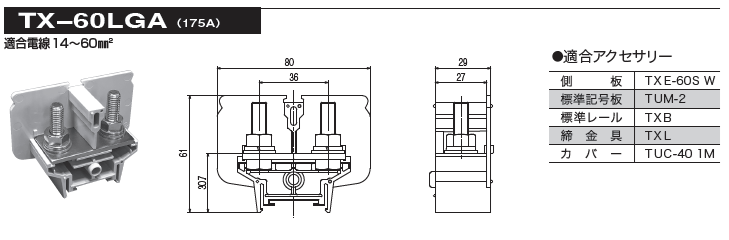

TX-60LGA

品番
2310900
適合アクセサリー(別売)
TXE-60S W/ TUM-2/ TXB、TXL/ TUC-40 1M
仕様
定格通電電流:175A / 適合電線:38~60mm2/ ねじサイズ:M8X30 / ユニット厚さ:29mm
ユニット外形図
販売価格
(単価 × 入数)
注文数
ご注文には
ログインしてください

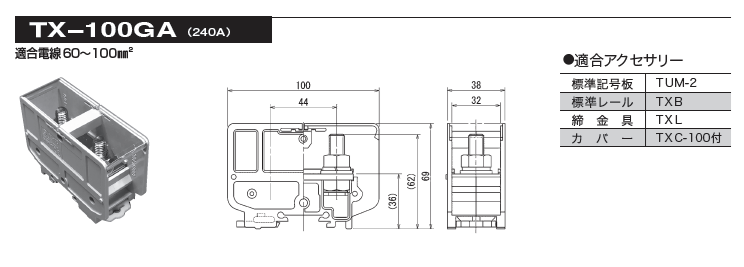

TX-100GA

品番
2311090
適合アクセサリー(別売)
TUM-2/ TXB、TXL/ TXC-100(標準装備)、TXC-100CV-L(別売)
仕様
定格通電電流:240A / 適合電線:60~100mm2/ ねじサイズ:M10X30 / ユニット厚さ:38mm
ユニット外形図
販売価格
(単価 × 入数)
注文数
ご注文には
ログインしてください

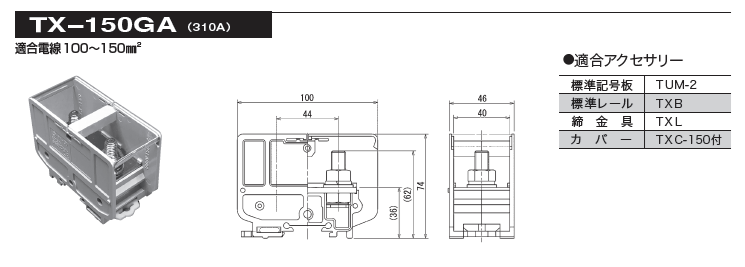

TX-150GA

品番
2311190
適合アクセサリー(別売)
TUM-2/ TXB、TXL/ TXC-150(標準装備)、TXC-150CV-L(別売)
仕様
定格通電電流:310A / 適合電線:100~150mm2/ ねじサイズ:M10X30 / ユニット厚さ:46mm
ユニット外形図
販売価格
(単価 × 入数)
注文数
ご注文には
ログインしてください

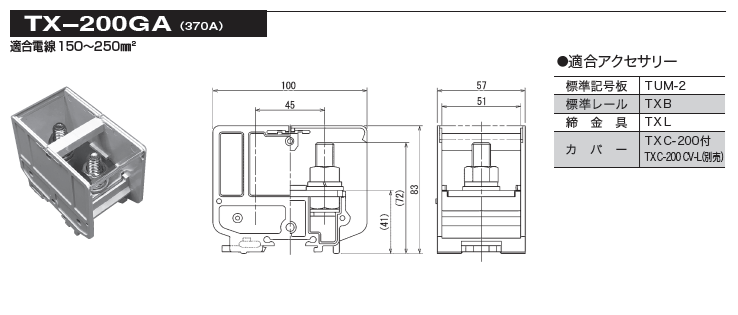

TX-200GA

品番
2311290
適合アクセサリー(別売)
TUM-2/ TXB、TXL/ TXC-200(標準装備)、TXC-200CV-L(別売)
仕様
定格通電電流:370A / 適合電線:150~200mm2/ ねじサイズ:M12X35 / ユニット厚さ:57mm
ユニット外形図
販売価格
(単価 × 入数)
注文数
ご注文には
ログインしてください

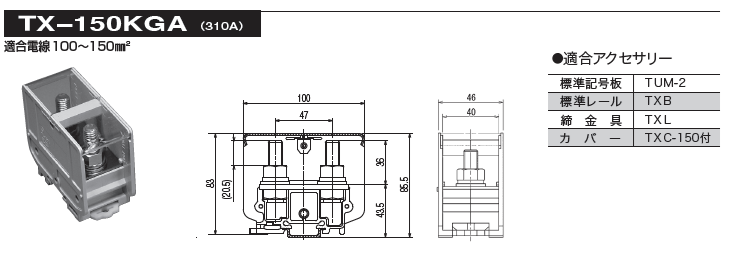

TX-150KGA

品番
2311300
適合アクセサリー(別売)
TUM-2/ TXB、TXL/ TXC-150(標準装備)、TXC-150CV-L(別売)
仕様
定格通電電流:310A / 適合電線:100~150mm2/ ねじサイズ:M10X40 / ユニット厚さ:46mm
ユニット外形図
販売価格
(単価 × 入数)
注文数
ご注文には
ログインしてください

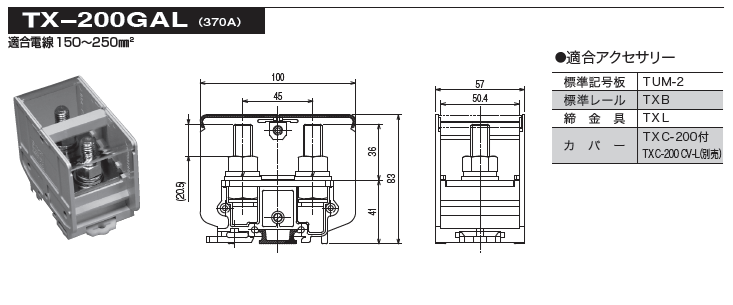

TX-200GAL

品番
2311310
適合アクセサリー(別売)
TUM-2/ TXB、TXL/ TXC-200(標準装備)、TXC-200CV-L(別売)
仕様
定格通電電流:370A / 適合電線:150~200mm2/ ねじサイズ:M12X40 / ユニット厚さ:57mm
ユニット外形図
販売価格
(単価 × 入数)
注文数
ご注文には
ログインしてください
アルミ端子台TXS-GAシリーズは、「らくらくアルミケーブル®」との組合せ検証を実施し、安全にご使用頂けることを確認しております。
「らくらくアルミケーブル®」をご選定の際は、当社アルミ端子台TXS-GAシリーズをご選定ください。

また、アルミ端子台TXS-GAシリーズをご使用頂く際は、外線側は「らくらくアルミケーブル®」、及びそれに適合した圧着端子等をご使用頂き、
内線側は「通常の銅電線ケーブル」にてご使用頂くことが可能です。安全性を担保する評価試験を実施しております。
